Nhà cung cấp ô tô chọn hệ thống đa chức năng để kiểm tra và đo lường trái phiếu dây 3D

Số lượng thiết bị điện tử ngày càng tăng trong các phương tiện hiện đại đã khiến quá trình kiểm tra các liên kết dây ngày càng trở nên khó khăn hơn, vì các thiết bị hoạt động bị thu hẹp và các liên kết được sắp xếp theo những cách phức tạp. CyberOptics đã giải quyết nhu cầu về một giải pháp tự động để thay thế các phương pháp kiểm tra thủ công tốn nhiều công sức và thiếu chính xác đối với liên kết dây và chiều cao vòng dây. Sau khi xem xét các sản phẩm cạnh tranh, một nhà cung cấp ô tô lớn trên toàn cầu đã chọn hệ thống Đa chức năng 3D SQ3000 của CyberOptics để kiểm tra và đo lường nhằm giải quyết nhu cầu kiểm tra liên kết dây của họ.

Thách đấu

Liên kết dây giữa các thiết bị bán dẫn đang có xu hướng hướng tới kích thước siêu nhỏ trong các ứng dụng hiện tại. Trong một số trường hợp, có hàng trăm hoặc hàng nghìn điểm cuối trên các liên kết dây, chúng cũng có thể chồng lên nhau. Các liên kết này yêu cầu chất lượng nghiêm ngặt và phải được kết thúc chính xác để tạo ra hình dạng liên kết chức năng. Hình thức và chất lượng tổng thể của dây dẫn là yếu tố quyết định cho hiệu suất thành công—bất kỳ hư hỏng nào cũng có thể cản trở chức năng thích hợp của IC và hệ thống được cung cấp bởi IC. Trong lĩnh vực ô tô, điều này có nghĩa là các bộ phận như ánh sáng, hệ thống camera và cảm biến nắp đều phụ thuộc vào chất lượng của các liên kết dây.

Cùng với sự gia tăng về thiết bị điện tử trong xe, nhu cầu đóng gói ngày càng nhiều tính năng và khả năng hơn trong bất kỳ khu vực nhất định nào, do đó dẫn đến các thiết bị nhỏ hơn và việc kiểm tra khó khăn hơn. Cần có độ phân giải quang học lớn hơn để tạo ra hình ảnh chất lượng cao, từ đó có thể thu được phép đo đáng tin cậy.

Các nhà cung cấp ô tô có trách nhiệm đảm bảo chức năng và sự an toàn của phương tiện của họ và những sai sót trong giai đoạn liên kết dây của quy trình lắp ráp có thể gây ra hậu quả tai hại trong tương lai, có khả năng đe dọa đến sự an toàn của khách hàng và dẫn đến các đợt thu hồi trị giá hàng tỷ đô la. Một khách hàng, nhà cung cấp ô tô toàn cầu, đã tìm kiếm một hệ thống để kiểm tra chiều cao và hình dạng của vòng dây, chất lượng liên kết và vị trí liên kết trên dây nhỏ tới 80μm . Nhà cung cấp này phục vụ các thương hiệu ô tô lớn có uy tín và tiêu chuẩn chất lượng để duy trì, đồng thời yêu cầu một hệ thống đáng tin cậy với khả năng kiểm tra tiên tiến.

Dung dịch

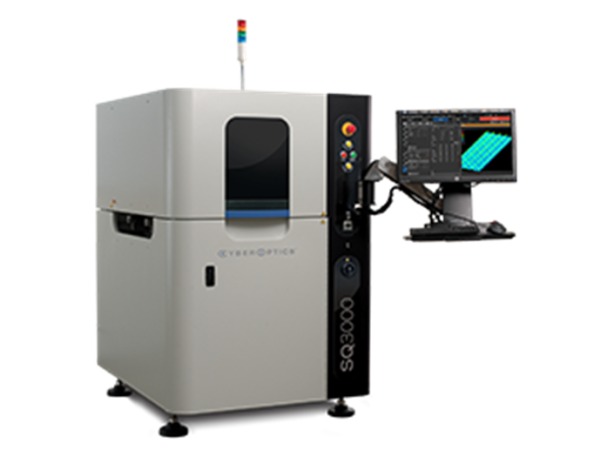

CyberOptics đã cung cấp cho SQ3000 hai  cảm biến Multi-Reflection Suppression™ (MRS™) tốc độ cao và độ phân giải cao.  Trước đây, không có hệ thống 3D AOI nào trên thị trường có thể hỗ trợ tốc độ nội tuyến của công ty. Nhà cung cấp trước đây đã sử dụng các sản phẩm của đối thủ cạnh tranh nhưng dần dần loại bỏ các hệ thống này để chuyển sang sử dụng các giải pháp của CyberOptics. Sau khi sử dụng hệ thống của cả hai công ty, khách hàng nhận thấy rằng CyberOptics cung cấp độ phân giải vượt trội cũng như khả năng đo lường và phần mềm tiên tiến hơn cho ứng dụng của họ. Giờ đây, họ sử dụng 100% CyberOptics cho nhu cầu kiểm tra chiều cao vòng dây và liên kết dây 3D của mình.

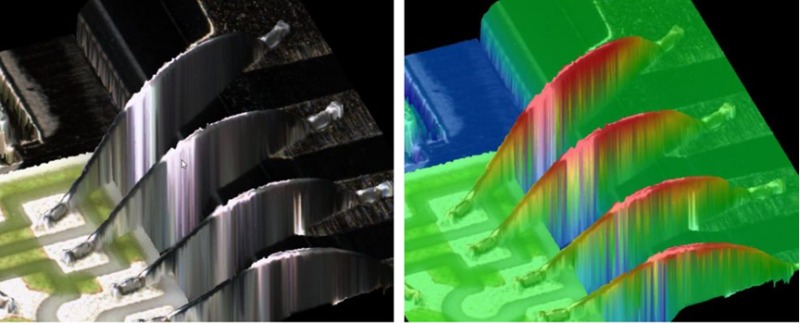

SQ3000 cung cấp các công cụ phần mềm và độ phân giải để áp dụng các phép đo chiều cao và độ lệch trục xy trực tiếp cho các liên kết và vòng dây, bên cạnh khả năng phát hiện lỗi SMT hoàn chỉnh. Khả năng đo tọa độ (CMM) cho phép khách hàng thực hiện nhiều phép đo dựa trên đo lường tiên tiến hơn, dẫn đến hiệu quả của quy trình kiểm soát chất lượng được cải thiện.

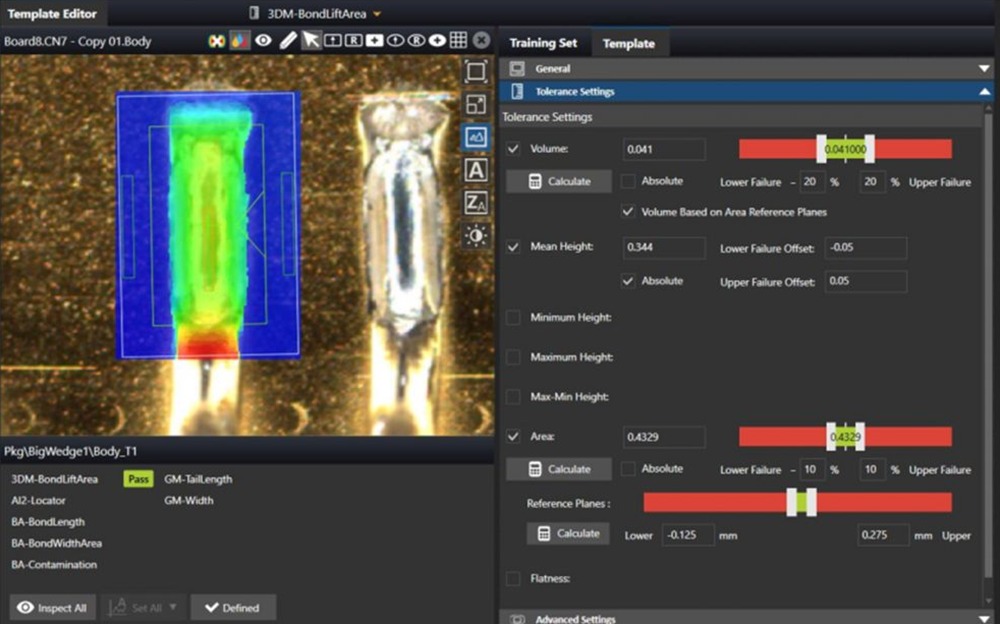

Tốc độ và tính dễ sử dụng cũng tăng thêm giá trị đáng kể. Phần mềm CyberCMM  cung cấp khả năng đạt được phép đo tọa độ trong vài giây chứ không phải hàng giờ và giao diện trực quan với các công cụ trực quan hóa hình ảnh 3D và cảm ứng đa điểm giúp giảm thiểu thời gian đào tạo và tương tác với người vận hành.

Phần mềm AI² (Giải thích hình ảnh tự động) độc đáo giúp tăng tốc độ lập trình và mang lại sự linh hoạt để mô hình hóa các tình huống sản xuất thực tế khi không thể áp dụng phép đo. AI² tự động thực hiện phân tích hình ảnh từng pixel và tìm hiểu các biến thể trong thế giới thực; kết quả là, người vận hành tiết kiệm thời gian nếu không dành cho việc điều chỉnh các tham số hoặc thuật toán điều chỉnh.

Tóm tắt phúc lợi

SQ3000 cho 3D AOI cung cấp vô số tính năng phù hợp để kiểm tra chất lượng liên kết cũng như chiều cao vòng lặp và kiểm tra chất lượng vòng lặp. Kỹ thuật quang học tiên tiến mang lại độ phân giải cực cao ở tốc độ sản xuất, với công nghệ cảm biến Triệt tiêu đa phản xạ (MRS) hàng đầu trong ngành giúp xác định và loại bỏ một cách tỉ mỉ phản xạ do các thành phần sáng bóng gây ra.

Phần mềm CyberCMM dễ sử dụng giúp giảm thời gian đào tạo và vận hành, đồng thời cung cấp các phép đo 3D trực tiếp và phát hiện lỗi SMT. Với các phép đo vượt trội, giảm lỗi sai và triển khai nhanh chóng, hệ thống Đa chức năng SQ3000 của CyberOptics – dành cho AOI, SPI và CMM – đã ghi nhận ROI đáng kể và cải thiện sản lượng, quy trình cũng như độ tin cậy của nhà cung cấp ô tô đối với khách hàng.

Để biết thêm thông tin: www.cyberoptics.com
