Mang lại tốc độ và độ chính xác cho các bộ phận ô tô bằng kim loại được đóng dấu

Các hệ thống đo lường không tiếp xúc có thể ghi lại toàn bộ diện tích bề mặt của các bộ phận xe hơi được đóng dấu bằng kim loại. Nó cung cấp thời gian đo nhanh cho tất cả các tính năng cấu hình, bất kể bề mặt hoàn thiện và nó có thể hoạt động trong các điều kiện khắc nghiệt của sàn nhà máy.

Ngành công nghiệp ô tô đang đối mặt với sự thay đổi mang tính chuyển đổi và các quyết định chiến lược mà các nhà sản xuất đưa ra ngày hôm nay sẽ quyết định công ty nào sẽ dẫn đầu trong tương lai. Tốc độ thay đổi này phù hợp với việc thắt chặt các quy định, đặc biệt là về tính bền vững và hiệu quả. Lĩnh vực này đang phải đối mặt với áp lực chi phí gia tăng và sự phức tạp ở mọi cấp độ. Các yếu tố thành công chính sẽ đến từ hiệu quả trong các nhà sản xuất. Một trong những thách thức lớn nhất sẽ là giảm thời gian kiểm tra chất lượng trong khi vẫn duy trì các tiêu chuẩn cao về độ chính xác.

Phép đo không tiếp xúc nâng cao có thể cung cấp giải pháp

Kiểm tra chất lượng các bộ phận ô tô được đóng dấu kim loại đưa ra một loạt thách thức độc đáo. Các bộ phận có thể bao gồm các đặc điểm cấu hình khác thường như các lỗ được dập ở các góc không đều và các đường cong dạng tự do. Mức độ phức tạp này phù hợp với chức năng quét laze, trong đó toàn bộ bề mặt của một vật thể có thể được chụp lại trong một vài lần quét.

Phần cứng chắc chắn mang lại kết quả trên sàn cửa hàng

Không quan trọng bạn có thể tạo ra một sản phẩm nhanh như thế nào, nó không thể ra khỏi cửa cho đến khi nó được kiểm soát chất lượng. Máy đo tọa độ GLOBAL S (CMM) từ Bộ phận Tình báo Sản xuất của Hexagon có gói khả năng của xưởng sản xuất, nghĩa là việc kiểm tra có thể diễn ra gần hơn với dây chuyền sản xuất. Bạn có thể tiết kiệm rất nhiều thời gian bằng cách đưa phép đo vào thành phần chứ không phải ngược lại.

CMM hoạt động ổn định, cho kết quả đáng tin cậy trong điều kiện nhiệt độ thay đổi nhờ hệ thống bù tiên tiến. Nó thậm chí còn đi kèm với các nắp dưới để bảo vệ bổ sung chống lại sự xâm nhập của bụi và các hạt nhỏ khác. Một trong những lợi ích đáng chú ý nhất của giải pháp là nó không cần bất kỳ khóa đào tạo chuyên môn nào. Người vận hành có thể chạy các quy trình đo lường được xác định trước một cách nhanh chóng và đơn giản với phần mềm hàng đầu thị trường INSPECT từ PC-DMIS.

Đo lường tốc độ laser

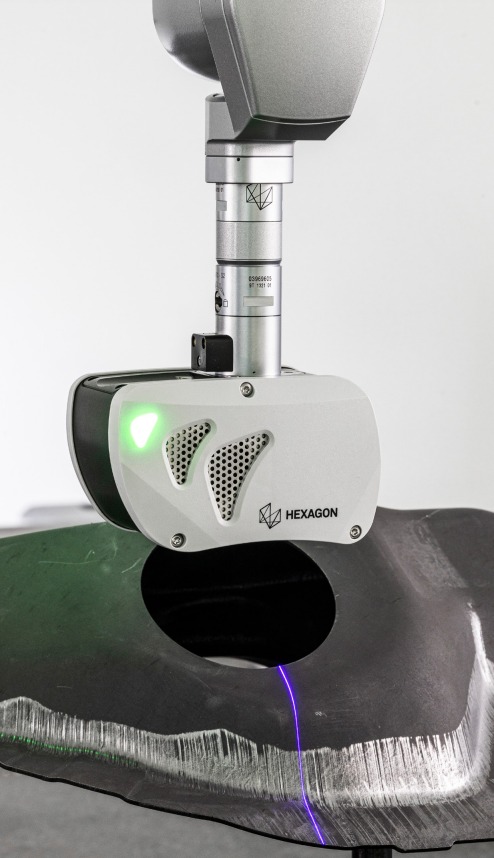

Máy quét laze HP-L-10.10 của Hexagon thu được tới 600.000 điểm mỗi giây và có trường nhìn mở rộng để có thể quét một khu vực hồ sơ lớn, đạt được mật độ điểm siêu cao, chỉ trong một vài lần quét. Máy này có khả năng phóng to và thu nhỏ các tính năng khác nhau của một thành phần, do đó, nó có thể quét các khu vực nhất định một cách chi tiết hơn nhiều trong khi lướt qua các khu vực khác một cách nhanh chóng. Sử dụng chế độ chờ linh hoạt có nghĩa là phần cứng có thể hoạt động hiệu quả để thu thập nhiều dữ liệu bạn cần hơn, nhanh hơn và ít lần chuyển hơn. Điều này làm giảm hao mòn tổng thể trên CMM và cắt giảm thời gian dừng bảo trì.

Các bề mặt lớn, các đường cong phức tạp và các lỗ được dập ở các góc không đều không có vấn đề gì và vì đây là giải pháp không tiếp xúc nên không có khả năng biến dạng bề mặt trên các bộ phận mỏng hoặc tinh tế. Đường tia laser dài cho phép thu thập dữ liệu hoàn chỉnh và tính linh hoạt để giảm sự cố của cảm biến có nghĩa là người dùng có thể tăng độ phân giải điểm trên các khu vực quan trọng cần chú ý cụ thể. Bằng cách sử dụng chức năng tốc độ quét thay đổi, các kỹ thuật viên chất lượng có thể giảm tốc độ quét để phân tích chi tiết hơn hoặc tăng tốc độ để nhanh chóng bao phủ các bề mặt chi tiết lớn hơn với mật độ điểm thấp hơn.

Với công nghệ SHINE của Hexagon, tia laser có thể quét hầu hết mọi vật liệu bất kể bề mặt hoàn thiện. Bề mặt bóng hoặc phản chiếu không có vấn đề gì. Không cần chuẩn bị bề mặt bằng bình xịt hoặc bút đánh dấu.

Bức tranh đã nói lên ngàn lời

Điểm độc đáo của cảm biến này là việc bổ sung một camera tổng quan (OVC) cho phép các nhà sản xuất phóng to các đặc điểm của phôi và chụp ảnh. OVC giúp các nhà sản xuất làm việc thông minh hơn bằng cách minh họa các báo cáo, thúc đẩy sự hợp tác giữa các nhân viên và tiết kiệm thời gian giải thích các chi tiết cụ thể, đặc biệt là trên các thành phần lớn hơn với các bộ tính năng khác nhau.

Phần mềm tọa độ quét mật độ điểm cao

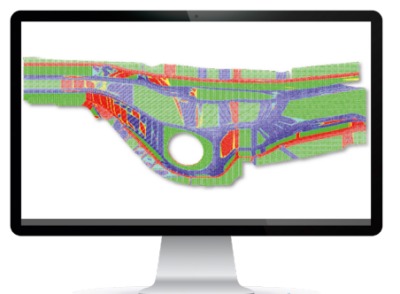

Loại phần cứng đo lường này đạt được mật độ điểm rất cao và phần mềm đi kèm cần hỗ trợ các ứng dụng đòi hỏi khắt khe này. PC-DMIS hỗ trợ các thiết bị quét laser tinh vi nhất, xử lý phân tích bề mặt có độ phân giải cao thành các báo cáo dễ hiểu. Nó có thể tạo các bản đồ màu giúp kiểm tra trực quan dễ dàng hơn nhiều và từ đó OVC có thể chụp ảnh các tính năng cụ thể.

Để biết thêm thông tin: www.hexagonmi.com
