Việc chuyển sang hệ thống đo tự động Equator 300 của Renishaw đã mang lại cho Linex Manufacturing tất cả tốc độ kiểm tra và độ chính xác cần thiết. Tuy nhiên, trong một dự án được thực hiện trước khi Renishaw Equator 500 lớn hơn có mặt trên thị trường, các lỗ bắt vít trên các điểm cực của phôi nằm ngay bên ngoài lớp vỏ làm việc của máy đo. Khi các phần mở rộng bút stylus và bút stylus tiêu chuẩn không thể tiếp cận, một bút stylus tùy chỉnh được sản xuất bổ sung đã cung cấp câu trả lời cho Linex.
Linex Manufacturing là một bộ phận của Linamar Corporation, một trong những nhà sản xuất phụ tùng ô tô hàng đầu thế giới, sử dụng nhiều đồng hồ đo linh hoạt Equator tại nhiều nhà máy sản xuất toàn cầu. Tại cơ sở ở Ontario, Canada, Linex sản xuất nhiều loại linh kiện ô tô được gia công chính xác.
Hoạt động kinh doanh cốt lõi của công ty nằm ở việc sản xuất các bộ phận hộp số tự động được sử dụng trong các loại xe thương mại hạng trung và hạng nặng. Khách hàng của nó là các nhà sản xuất truyền dẫn toàn cầu và khối lượng sản xuất cao.
Linex lần đầu tiên mua hai hệ thống đo Equator 300 vào năm 2015. Khi một sản phẩm mới ra mắt đòi hỏi phải làm việc liên tục trong 5 ngày với ba ca 8 giờ luân phiên, Linex đã quyết định mua thêm bốn máy đo Equator 300 vào năm 2017 để theo kịp mức sản xuất ngày càng cao .
Có khả năng quét các bộ phận với tốc độ vượt quá 200 mm/giây và duy trì độ chính xác cao trong phạm vi nhiệt độ từ 5 ºC đến 50 ºC, Equator 300 cung cấp cho Linex Manufacturing khối lượng kiểm tra đường kính linh hoạt từ 300 mm đến chiều cao 150 mm, có khả năng hỗ trợ trọng lượng phôi lên tới 25 kg.
Đồng hồ đo Xích đạo được giao nhiệm vụ thực hiện kiểm tra trong quá trình ở chu kỳ nhiệm vụ cao đối với một loạt các quy trình sản xuất và các tính năng bộ phận quan trọng của khách hàng. Đồng hồ đo cũng giúp giải phóng sự sẵn có của CMM phòng thí nghiệm chất lượng của Linex (máy đo tọa độ).
Kể từ dự án này, Linex trở thành công ty đầu tiên ở Canada vận hành Renishaw’s Equator 500, một hệ thống đo tự động với vỏ bọc làm việc thậm chí còn lớn hơn, kiểm tra các phôi ô tô nặng hơn tới bốn lần.
Thách thức đo lường
Việc giới thiệu các hệ thống đo Equator cho phân xưởng của Linex đã có tác động tích cực đáng kể đến năng suất, tăng khả năng sản xuất và thông lượng của quy trình kiểm tra.

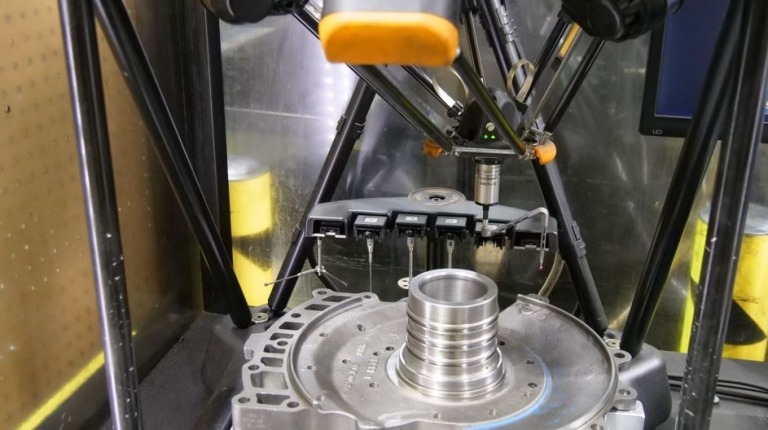

Narcis Georgescu, Giám sát chất lượng cấp cao tại Linex Manufacturing, đã giải thích về một thách thức bất ngờ, “ Đối với một bộ phận cụ thể – cụm giá đỡ phía trước – chúng tôi cần kiểm tra chặt chẽ một loạt các lỗ bu-lông 11 mm cần thiết để ghép nối với một bộ phận khác. Độ chính xác là tối quan trọng và chúng phải được kiểm tra kỹ lưỡng. Thách thức mà chúng tôi gặp phải là những lỗ bu-lông này nằm ngay bên ngoài đường bao làm việc của Xích đạo 300.”
“Ban đầu, để vượt qua thách thức này, một cấu hình công cụ hình chữ L độc đáo đã được sản xuất với nhiều thành phần có thể giúp mở rộng khối lượng này và cung cấp cho chúng tôi khả năng tiếp cận kiểm tra mà chúng tôi cần. Mặc dù nó có vẻ hoạt động tốt, nhưng theo thời gian, nó đã gây ra độ không đảm bảo đo không mong muốn.”
giải pháp đo lường
Thử nghiệm đo lường kỹ lưỡng của hệ thống Xích đạo được thực hiện với các kỹ sư của Renishaw đã xác minh độ lặp lại của chính máy đo. Nó xác nhận sự cần thiết của một cấu trúc bút stylus mạnh mẽ để kiểm tra cụ thể các lỗ bu-lông.
Xác định rằng thiết lập thăm dò sử dụng nhiều thành phần không mang lại độ cứng cần thiết, Renishaw đã đề xuất phát triển bút cảm ứng tùy chỉnh bằng cách sử dụng công nghệ sản xuất bồi đắp kim loại (AM), còn được gọi là in 3D kim loại.

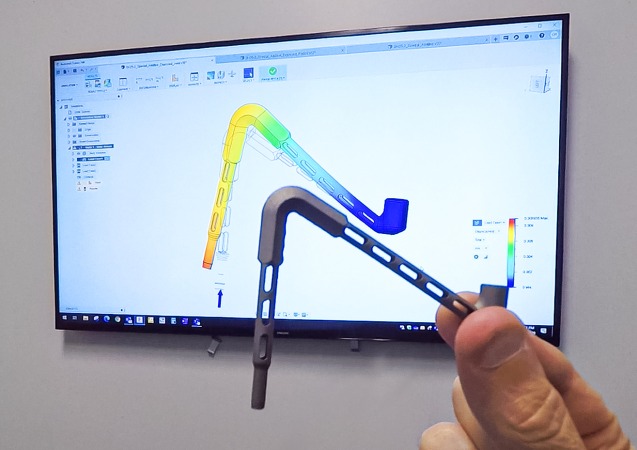

Được hình thành dưới dạng kỹ thuật số trong phần mềm CAD 3D và được in tại Trung tâm Giải pháp của Renishaw ở Ontario, Canada, bút stylus hình chữ Z trang nhã được sản xuất dưới dạng cấu trúc nguyên khối một mảnh với mạng lưới bên trong để giảm trọng lượng và tránh nguy cơ kích hoạt nhầm.
Bút stylus được in nhanh bằng bột hợp kim titan có độ bền cao trên hệ thống sản xuất bồi đắp kim loại Renishaw RenAM 500Q bằng quy trình được gọi là phản ứng tổng hợp lớp bột kim loại hoặc nung chảy bằng laze.
Bằng cách tránh các kỹ thuật sản xuất truyền thống như đúc, rèn và gia công, Renishaw đã nhanh chóng cung cấp giải pháp bút cảm ứng một mảnh, phức tạp cho Linex.
Kết quả
Sự ra đời của bút stylus được sản xuất bổ sung, được thiết kế tùy chỉnh đã mang lại cho Linex độ chính xác và độ lặp lại cần thiết để kiểm tra các lỗ bu lông thành phần bên ngoài vỏ làm việc của máy đo Equator 300.
Narcis Georgescu cho biết, “ Nhờ thiết kế nguyên khối, mạnh mẽ, bút stylus AM bằng titan đã cho phép chúng tôi thực hiện kiểm tra toàn bộ thành phần. Nó mang đến sự kết hợp giữa nhẹ nhàng và cứng cáp mà chúng tôi không thể đạt được.”
“Tác động của bút stylus AM đối với năng suất rất sâu sắc. Điều đó có nghĩa là giờ đây chúng tôi hoàn toàn đảm bảo rằng chúng tôi sẽ tránh được bất kỳ sự từ chối tốn kém nào, do kích thước lỗ bu lông hoặc vị trí nằm ngoài thông số kỹ thuật. Giờ đây, chúng tôi có độ chính xác và khả năng lặp lại trong quá trình kiểm tra lỗ bu lông vẫn nằm trong giới hạn chấp nhận được và bất kể điều kiện môi trường xung quanh, độ ổn định vẫn nằm trong giới hạn 5%.
Một vài năm trôi qua và bút stylus AM ban đầu vẫn hoạt động mà không có bất kỳ sự suy giảm nào về hiệu suất của nó. Linex đã mua một bút cảm ứng AM thứ hai có cùng thiết kế và công ty hiện đang vận hành sáu máy đo Equator 300 và một máy đo Equator 500 lớn hơn.
